Hohe Qualität, bester Service, angemessener Preis.
Produktdetails:
Zahlung und Versand AGB:
|
Anwendung: | Wasser-Projekt | Material: | Qt450 |
---|---|---|---|
Farbe: | Schwarz | Garantie: | 12 Monate |
Anschluss: | Flansch | Typ: | Keilschieber |
Dn-Strecke: | DN25-DN600 | PN: | 10 |
OEM: | Annehmbar | ||
Markieren: | benutzerdefinierte Eisenguss,Duktiler Eisenguss |

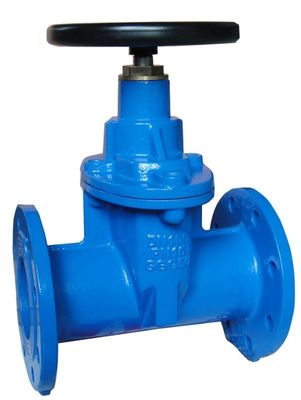

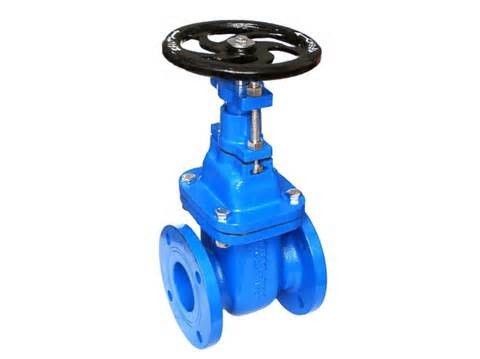

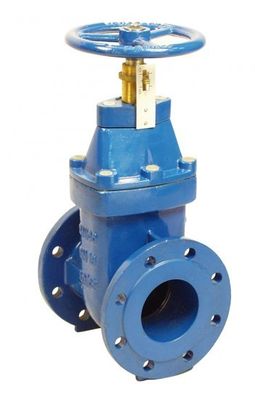

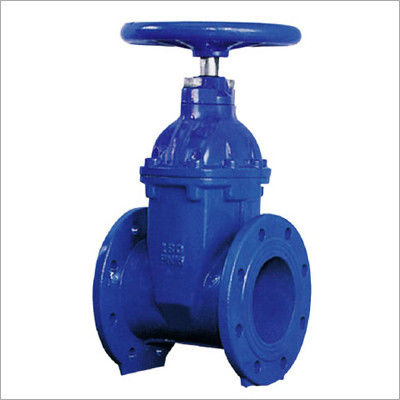

Elastischer Sitzschieber
Material: Duktil
Entwurfsstandard: BS5163
Flang-Bohrung: ANSI-Klasse 125, Klasse 150
Kurze Einleitung
Keilschieber ist ein bisschen weit verbreitetes Blockventil mit der großen Strecke des Funktionsdrucks und -temperatur, benutzt für das Stoppen oder die Verbindung des Mediums innerhalb der Rohrleitung. Keilschieber schließt steigenden StammKeilschieber und nicht-steigenden StammKeilschieber. Keilschieber werden als gekennzeichnet, entweder einen steigenden oder nonrising Stamm habend. Die eindeutige Eigenschaft eines Schiebers ist die Dichtflächen zwischen dem Tor und Sitze sind planar, also sind Schieber häufig benutzt, wenn ein geradliniger Fluss der flüssigen und minimalen Beschränkung gewünscht wird. Die Torgesichter können eine Keilform bilden, oder sie können parallel sein. Schieber werden hauptsächlich benutzt, um den Fluss von Flüssigkeiten zu ermöglichen oder zu verhindern, aber typische Schieber sollten nicht für das Regulieren des Flusses benutzt werden, es sei denn, dass sie speziell zu diesem Zweck bestimmt sind. Wegen ihrer Fähigkeit, Flüssigkeiten durchzuschneiden, sind Schieber in der Mineralölindustrie häufig benutzt.
Produkt-Eigenschaften
Der Kanal innerhalb des Ventils ist, Niederflusswiderstand gerade.
Keine Angelegenheit, die, Ventilteller verschiebt offen oder nah ist immer, Senkrechtes auf die Fließrichtung, einfach zu schalten.
Das Anheben der Diskette basiert auf der Bewegung des Stammes, langer Anschlag deshalb kostet sie lange Zeit zu schalten, aber das Bestehen des Wasserschlags zu vermeiden.
Beide Seiten des Kanals ist, Medien können in Richtung zu zwei Richtungen fließen symmetrisch, einfach zu installieren.
Klassifikation des Keilschiebers
Material: Roheisen, Formstahl, Edelstahl, Formkupfer.
Ventilschaftsstruktur: Steigen oder Nonrising
Dichtungsart: Starrheitsdichtung oder weiche Dichtung
Verbindung: Flansch, Oblate, Faden
Gefahrene Art: Griff, elektrisches pneumatisches.
Steigender nonrising des Stammes Z45 Keilschieber des Keilschiebers des Stammes Z41 und
1. Steigender StammKeilschieber: Ventilnuß ist am Deckel oder an der Halterung, drehen die Nuss, um das Anheben des Ventilschafts zu verwirklichen, ist diese Art der Struktur, förderliche nicht nur Schmierung des Stammes aber lässt auch ein eindeutiges sich öffnen oder nahen Grad, und jetzt ist sie weit verbreitet gewesen.
2. Nonrising-Stamm-Keilschiebernote mit Medien direkt, passend für die Installation Untertage oder, wo vertikaler Raum begrenzt ist. Die Nachteile dieser Struktur ist, dass Faden korrodiert oder beschädigt wird.
Das unterschiedliche zwischen steigendem Stamm und nonrising StammKeilschieber
Steigende Stämme liefern eine optische Anzeige der Ventilposition, weil der Stamm zum Tor so befestigt wird, dass das Tor und der Stamm zusammen steigen und senken, während das Ventil betrieben wird. Nonrising-Stammventile haben möglicherweise einen Zeiger, der auf das obere Ende des Stammes verlegt wird, um Ventilposition anzuzeigen, da das Tor auf oder ab der Stamm auf den Faden reist, ohne den Stamm anzuheben oder zu senken. Nonrising-Stämme werden unterirdisch benutzt oder, wo vertikaler Raum begrenzt ist.
Annahme-Standard
Einzelteil
|
Standard
|
Entwurfs-Fertigungs-Annahme | GB/T12234 |
Ventilstrukturlänge | GB/T12221 |
Ventiltellerverbindung | JB/T79 |
Ventilinspektion | JB/T9092 |
Leistungs-Parameter
Name des Artikels
|
Flansch-Form IronGlobe-Ventil | |
Verbindung
|
Flansch | |
Nenndurchmesser
|
DN25-DN600 | |
Nenndruck
|
PN16/PN25/PN40/PN64 | |
Berstdruck |
Wohnungstest: PN×1.5 Robbentest: PN×1.1 |
|
Oberflächenbehandlung
|
Edelstahlkörper, andere Beschichtungen | |
Anwendbare Temperatur | ≤450°C | |
Anwendbare Medien
|
Wasser, Öl, Gas, dämpft und so weiter. |
Optionale Materialien für Teile
Teilname
|
Optionale Materialien
|
Körper-Abdeckung
|
Edelstahl CF8/CF8M/CF3M, WCB, Formstahl WCB Roheisen (QT450) |
Ball
|
CF8 (P) CF8M (R) CF3M (RL), Formstahl Roheisenbronze eingelegt |
Seat
|
Ventilkörper, Stereoplasm-Legierung, bronzieren eingelegt |
Welle
|
Edelstahl 3046SS, 316SS, 416SS |
Dichtungsoberfläche | Ventilkörper, überlagerte schweißende Legierung/Bronze |
Verpackungs-Distanzscheibe | PTFE-/PPLgraphit |
Handrad | Formbarer Formstahl, graues Roheisen |
Befestiger
|
Edelstahl-Kohlenstoffstahl |
Installations-Anmerkungen
1. Handrad, Niveau und Getriebemechanismus können nicht gestreckt werden oder zerschmettert werden.
2. Doppelte Diskettenschleuse sollte vertikal installiert sein
3. Sie sollte Sicherheitsventil erstens öffnen, bevor offener Keilschieber, Druck zu verringern, bitte entsprechend Anweisungen wenn Ventil mit einem Getriebemechanismus installieren.
4. Dem Ventil muss geschmiert werden nicht kleiner sobald jeder Monat, wenn Ventil häufig benutzt wird.
5. Der Keilschieber, der als Stoppen des Mediums, der Druckverlust benutzt wird, erreicht am niedrigsten, wenn er völlig opeded.
6. Keilschieber ist passend für Arbeitsbedingungen nicht passend, die sich völlig öffneten oder schlossen, für Anpassung oder das Drosseln.
Operations-Anweisungen
1. Vergewissern Sie sich, dass Rohrleitung und Ventil vor Operation aufgeräumt worden ist.
2. Drehen Sie Handrad links herum, Antriebsspindel, Diskette, um sich zu öffnen, der Kanal ist völlig offen wenn die steigende Höhe, die Ventildurchmesser andererseits gleich ist dann ist Ventil wenn stark, das Handrad an rechts herum zu drehen geschlossen.
3. Das Ventil, das für abgeschnittene Medien deshalb halb geschlossene Situation nur passend ist, wird nicht erlaubt.
4. Wenn es Lecks nahe der Abdeckung gibt, bei der Fütterung nach dem Ventil, das während einer Zeit läuft, es könnte die Nuss befestigen, wird Durchsickern beseitigt.
